ATS prepínač v rozvádzači záložného napájania

Čo je ATS a STS prepínač

Automatické prepnutie zdroja — bez zásahu obsluhy.

ATS (Automatic Transfer Switch) je elektromechanický prepínač, ktorý automaticky prepne záťaž z hlavného prívodu na záložný zdroj pri výpadku napätia. Celý proces trvá typicky 0,1 – 3 sekundy podľa typu prepínača. STS (Static Transfer Switch) používa namiesto mechanických kontaktorov polovodičové prvky (tyristory) a prepne záťaž do 4 – 8 milisekúnd — prakticky bez prerušenia.

ATS (Automatic Transfer Switch) — elektromechanický, prepnutie 0,1 – 3 s, nižšie náklady, vhodný pre generátor + sieť
STS (Static Transfer Switch) — polovodičový, prepnutie 4 – 8 ms, pre kritickú IT záťaž kde aj sekundový výpadok škodí
Oba typy: automatická detekcia výpadku, spätné prepnutie po obnovení hlavného prívodu, signalizácia stavu
Možnosť manuálneho prepnutia pre plánovanú údržbu bez výpadku

Serverovňa s duálnym napájaním a ATS prepínačom

Kedy ATS prepínač potrebujete

Všade, kde výpadok stojí peniaze alebo ohrozuje životy.

ATS prepínač je nevyhnutný vždy, keď máte dva nezávislé zdroje napájania a potrebujete automatický prechod medzi nimi. Typicky ide o kombináciu sieťového prívodu a dieselového generátora, dva nezávislé sieťové prívody, alebo prepojenie UPS a generátora v reťazci zálohy.

Serverovne a dátové centrá — dva nezávislé prívody + DG, prepnutie bez výpadku IT prevádzky
Nemocnice a zdravotnícke zariadenia — zákonná povinnosť záložného napájania pre operačné sály a JIS
Priemyselné výrobné linky — výpadok znamená stratu rozpracovanej výroby, poškodenie surovín
Telekomunikačné uzly a vysielače — nepretržité napájanie aktívnych prvkov siete
Administratívne budovy a obchodné centrá — záloha pre bezpečnostné systémy, výťahy, osvetlenie

Typy a parametre

Aké ATS prepínače riešime.

Nízke napätie (NN)

ATS prepínače pre nízke napätie 230 / 400 V v bežných priemyselných a komerčných objektoch. Najčastejšie zapojenie: sieť a dieselagregát, alebo dva nezávislé prívody zo siete.

STS pre IT záťaž

Statický prepínač prepína v tisícinách sekundy. Pre servery a sieťové zariadenia, kde aj krátky výpadok spôsobí reštart a stratu dát. Rozdiel vysvetľujeme v článku ATS vs STS.

Bypassové panely

Ručné obtokové prepínače pre plánovanú údržbu UPS alebo generátora. Umožňujú servis záložného zdroja bez odpojenia zariadení.

Automatizácia a monitoring

Stav prepínača sa dá hlásiť na dispečing cez beznapäťové kontakty alebo sieťovú komunikáciu, takže o prepnutí na záložný zdroj viete hneď.

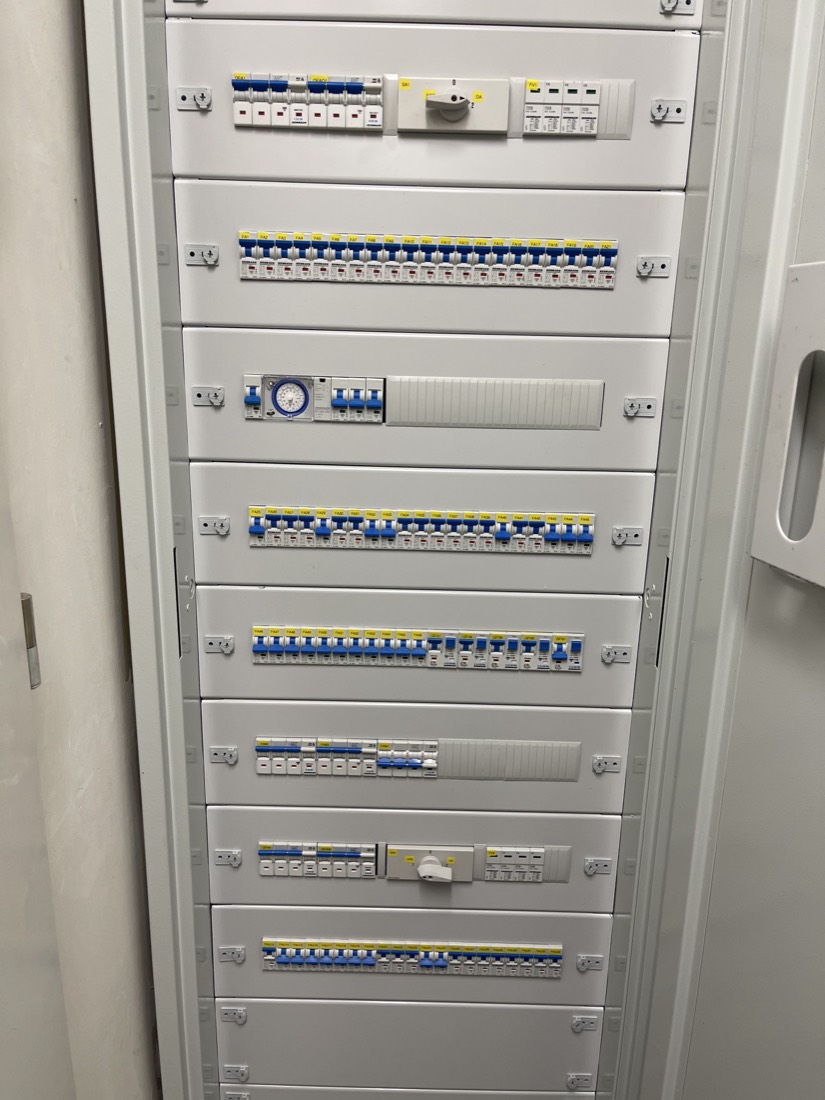

Otvorený rozvádzač s ističmi a prístrojmi

ATS prepínač k dieselagregátu

Agregát, ktorý naskočí sám.

Najčastejšie ATS prepínač spája sieť s dieselagregátom. Pri výpadku siete dá agregátu povel na štart, po jeho rozbehu preloží odber na agregát a keď sa sieť vráti, prepne späť. Ak zálohujete aj citlivé zariadenia, medzi prepínač a zariadenia patrí UPS — prekryje sekundy, kým agregát naskočí.

k dieselagregátom Teksan sa prepínač medzi sieťou a agregátom dodáva na želanie priamo od výrobcu
rozvádzače s prepínačom vyrábame aj sami
výkon agregátu vyberiete na stránke dieselagregáty podľa výkonu
agregát aj s prepínačom vieme dodať, zapojiť a servisovať — pozrite dieselagregáty
pri dočasnej potrebe pozrite prenájom dieselagregátu

Elektrický rozvádzač s ATS prepínačom a riadiacou jednotkou

Kompletný servis od jedného dodávateľa

Návrh, dodávka, inštalácia, servis aj revízia.

ATS prepínač nie je len kus železa v rozvádzači — je to kritický prvok, na ktorom stojí celý reťazec záložného napájania. Ak zlyhá prepínač, zlyhá celá záloha. Preto od začiatku riešime správny návrh, kvalitnú montáž, pravidelnú údržbu a revízie — celoslovensky.

Návrh a projektovanie — analýza záťaže, výber typu prepínača, schéma zapojenia, projekt silnoprúdu
Dodávka a inštalácia — prepínač + rozvádzač + kabeláž + riadiaca jednotka + uvedenie do prevádzky
Integrácia do reťazca zálohy — prepojenie s UPS, generátorom, batériovým poľom a monitoringom
Pravidelný servis a profylaxia — test prepnutia pod záťažou, kontrola kontaktov, čistenie mechanizmu
Revízia a odborná prehliadka — revízna správa podľa STN, protokol o teste funkčnosti
Celoslovenské pokrytie — pracujeme po celom Slovensku

ATS prepínač — záložné napájanie bez prerušenia.
